一、规范要求
《建筑电气与智能化通用规范》GB55024-2022
8.7.1 电缆桥架本体之间的连接应牢固可靠，金属电缆桥架与保护导体的连接应符合下列规定:
1 电缆桥架全长不大于30m时，不应少于2处与保护导体可靠连接，全长大于30m时，每隔20~30m应增加一个连接点，起始端和终点端均应可靠接地；
2 非镀锌电缆桥架本体之间连接板的两端应跨接保护联结导体，保护联结导体的截面面积应符合设计要求;
3 镀锌电缆桥架本体之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。
条文说明：建筑电气工程中的电缆桥架大量采用钢制产品，所以与保护导体的连接至关重要，增加与保护导体的连接点，目的也是为了保证供电干线电路的使用安全。有的施工设计是沿金属桥架敷设一根铜或钢制成的保护导体，且与桥架有数个电气连通点则金属桥架与保护导体的连接十分可靠，验收时可视同符合本条第2款和第3款的规定。非镀锌电缆桥架是指钢板制成涂以油漆或其他涂层防腐的电缆桥架，镀锌电缆桥架也是钢板制成的，但是经过了镀锌防腐处理。保护导体的截面面积是由设计单位根据计算确定的，施工选用时应以不小于设计要求为原则。
本条要求与保护导体可靠连接是指螺栓锁紧连接。
《民用建筑电气设计标准》GB51348-2019
8.5.18 金属电缆桥架应与保护联结导体可靠连接，且全长不应少于2处接地。高分子合金电缆桥架、玻璃钢桥架可不接地。
《钢制电缆桥架工程技术规程》T/CECS 31-2017
4.8.2 在伸缩缝或连续铰链连接处应采用铜软导线或编织铜线连接，其截面积不应小于16mm2
4.8.3 钢制电缆桥架在岀入建筑物时，应就近与总等电位接地装置进行联结。
《电气装置安装工程接地装置施工及验收规范》GB50169-2016
3.0.4 电气装置的下列金属部分，均必须接地：
7 电缆桥架、支架和井架。
《电气装置安装工程电缆线路施工及验收标准》GB50168-2018
5.2.10 金属电缆支架、桥架、电缆竖井全长均必须有可靠接地。
二、做法示意

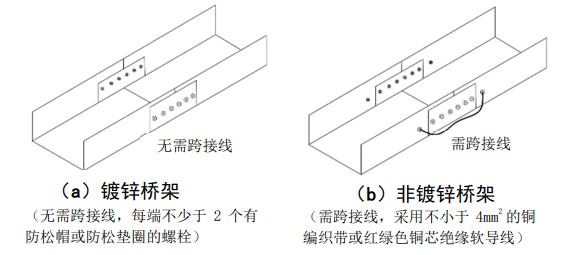

1.金属桥架跨接线
具体做法可参见国标图集18D802《建筑电气工程施工安装》11、12页。

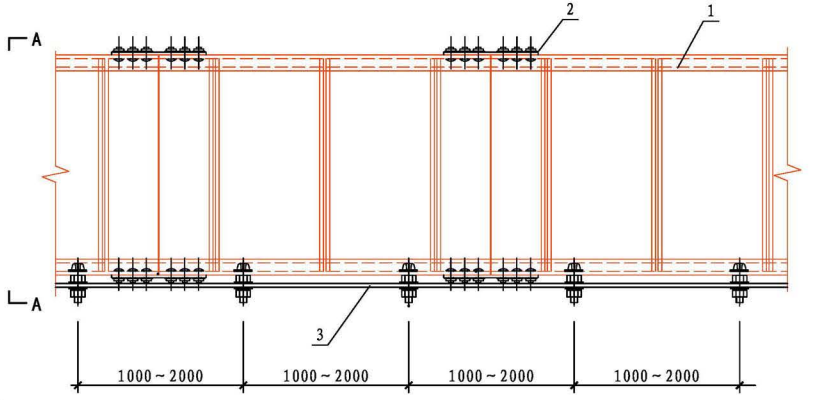

2.保护导体沿金属桥架通长敷设
具体做法可参见国标图集22D701-3 《电缆桥架安装》38、39页。
